便携式油色谱分析仪
作者:滕州市艾伦分析仪器有限公司
时间:2018-08-10 14:21:51
浏览量:3389
0

        技术指标:

        用气相色谱法测定变压器油中溶解气体的组分含量,是判断变压器是否存在潜伏性故障,保障电网安全运行的有效手段。随着国民经济的快速发展,越来越多的变压器等大型设备设在了远离城市的偏远地区,当这些大型变压器出现异常需要进行跟踪试验时,按照传统方法将样品取回试验室再进行分析,不但影响了数据的时效性,也耗费了大量的人力和物力。

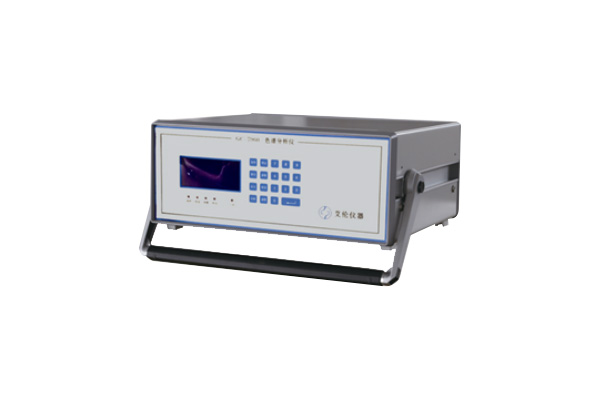

        GC-7960便携式变压器油色谱分析仪采用小型化、模块化和数字化的设计理念开发出的集色谱检测、分析、诊断一体的智能化仪器,整机体积小、重量轻,便于携带到现场进行快速分析;仪器采用经典的三检测器流程,配有独特设计的微型热导、氢焰检测器,一次进样,7分钟内即可完成绝缘油中溶解的H2、CO、CO2、CH4、C2H4、C2H6、C2H2等7种气体组分含量的全分析,并通过配备的专用工作站对变压器存在的潜伏性故障进行分析和判断,其分析数据与传统的试验室色谱仪数据完全一致。

        主要用于现场对变压器油色谱分析,可及时对变压器故障进行分析。弥补了实验室色谱分析的不足,给电力系统带来良好的经济效益和社会效益。

        最小检测浓度(ppm):

组分名称H2COCO2CH4C2H4C2H6C2H2
检测限≤2≤1≤2≤0.1≤0.1≤0.1≤0.1

         重复性:<3%     偏差:<1%

        执行标准:

        GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》

        GB/T 7252-2001《变压器油中溶解气体分析和判断导则》

        DL/T 703-1999《绝缘油中含气量的气相色谱测定法》

        技术特点:

        1、采用电子流量显示,数字化显示。
        2、全中文实现仪器温度的设置、显示等操作
        3、实现一键开机
        4、全自动完成点火和电流设置等操作
        5、数字化FID电子调零技术,增强仪器的抗干扰能力
        6、内置静音空气泵,无需外接空气气源(选配)
        7、断气、断电、超温、零度等全套保护功能

        8、分析周期:<8min

        9、环境温度:0℃~40℃

        10、温控精度:±0.1℃

        11、主机外形尺寸:360×420×220(mm)

        色谱软件:

        1、计算方法完全符合GB/T 7252-2001及DL/T 722-2000。

        2、在报告中自动给出三比值编码以及故障性质和典型例子。

        3、可按采样点实现油样谱图库的管理(创建、增加、删除、修改、查询、排序)。

        4、基于同一设备各次分析结果生成设备分析档案卡片,自动完成总烃增长、产气速率等计算。

        5、可对同一采样点作出各气体组份含量随时间变化的趋势曲线。

        6、可将多次的样品分析结果综合在一张报表中,并给出这些结果的平均值、标准偏差及相对标准偏差(RSD)。

        7、谱峰智能辨识技术,大程度地减少需要用户设置的谱图处理参数,基本实现判峰、基线校正、重叠峰分割的自动处理。

        8、提供手工从拖尾峰上切割肩峰(小鼓包)的功能,以便对微量组份进行定量。

        9、可通过&ldquo;发送&rdquo;功能将谱图文件(含分析结果)通过Internet发送给上级单位或权威部门分析、审核。

        10、定量结果、备注性文字等可直接进入Access数据库。

        11、两个通道谱图的有效部位可嫁接到一张谱图上,最终只要对一张谱图进行处理、计算和保存即可。

        12、采用分割窗口技术,使表格和谱图显示在同一个文档窗口中,并且表格排列采用直观易用的页签形式,避免操作时需要在不同的屏幕界面间来回切换,界面布局紧凑,操作非常简捷。
